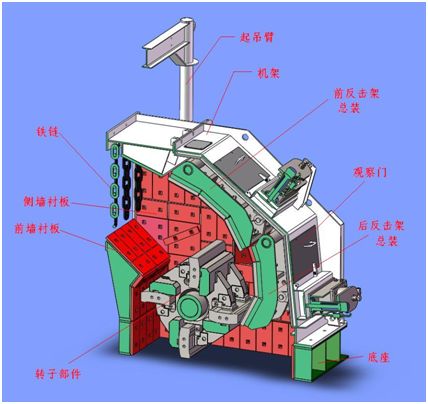

反擊式破碎機主要由轉子、反擊架、機架和傳動部分等零部件組成。
1、轉子備件
轉子架采用鋼板焊 接而成，板錘被固定在正確的位置，軸向限位裝置，能有 效的防止板錘竄動。
板錘采用高耐磨材料制成。整個轉子具有良好的動靜平衡性和耐沖擊性。
2、機架
機架有底座、中箱架、后上蓋三部分堅固、抗扭曲的箱形焊 接結構件組成，彼此用高 強度螺栓連接。為保證安 全可靠的更換易損件，鉸鏈式機架蓋可用棘輪裝置啟閉。建議用戶在機架上放置起吊裝置，這將幫助你更為快捷的打開上機架以更換易損件或檢修設備。機架兩側均設有檢修門。
3、反擊架
本機裝有前、后兩個反擊架，均采用自重式懸掛結構。每一反擊架被單獨的支撐在破碎機機架上。破碎機工作時，反擊架籍自重保持其正常工作位置；過鐵時，反擊架迅速抬起，異物排除后，又重新返回原處。反擊架與轉子之間的間隙可通過懸掛螺栓進行調整。反擊襯板可以從磨損較大的地方更換到磨損較小的地方。
4、傳動部分
傳動部分采用高 效窄V三角皮帶傳動。與主軸配合的皮帶輪采用錐套連接，增加結合面承載能力，便于裝拆。轉子的轉速可通過更換槽輪來調整。
